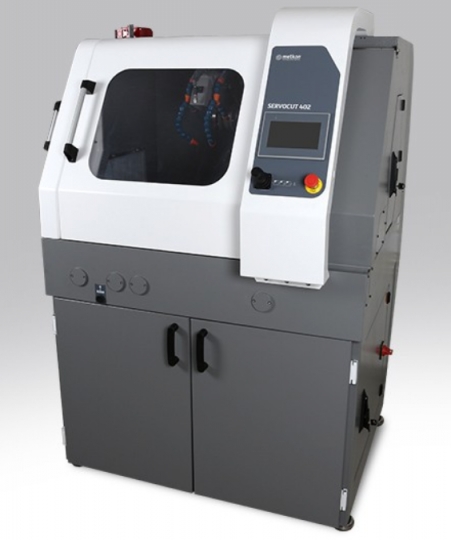

Máy cắt mài mòn tự động 402-AA
Giá tiền :
Liên hệ
Được đặt trong phòng thí nghiệm mẫu. Sử dụng ở giai đoạn đầu của việc chuẩn bị mẫu.
Hãng Đại Diện : METKON - TURKEY
| Thông số kỹ thuật Mã đặt hàng: 15 67/15 67-AX |
| Mã sản phẩm: 402-AA / 402-AA-AX |
| Có thể lập trình với điều khiển màn hình cảm ứng HMI 7 inch, với bộ điều khiển Siemens PLC, với hệ thống cắt cắt tự động và cắt tự động, với nhiều phương pháp cắt khác nhau |
| Không cần xử dụng các dụng cụ kẹp |
| Không cần sử dụng bể làm lạnh tuần hoàn |
| Đường kính tối đã bánh cắt: Ø400 mm / Ø400 mm |
| Công suất cắt lớn nhất, Ø: Ø150 mm / Ø150 mm |
| Công suất cắt lớn nhất, HxD: # 85x350 mm / # 85x350 mm |
| Hành trình trục Z, (mm): 255/255 |
| Hành trình trục Y, (mm): 300/300 |
| Hành trình trục X, (mm): - / 150 |
| Bàn kẹp mẫu dạng T-Slot bằng thép không gỉ, (mm): 550x484 / (446 + 150) x484 |
| Kích thước khe bàn kẹp chữ T, (mm): 12 mm / 12 mm |
| Công suất động cơ (S1): 7,5 kW / 7,5 kW |
| Tốc độ bánh cắt, RPM: 600-2400 / 600-2400 |
| Tốc độ tiến dao, (µm / s): 20-5000 / 20-5000 |
| Màn hình cảm ứng HMI: 7 inch / 7 inch |
| Cắt mỏng ở trục Z: Tự động / Tự động |
| Cắt nguồn cấp dữ liệu bảng, Trục Y: Tự động / Tự động |
| Cắt song song, Trục X: - / Tự động |
| Bảng dao động cắt: Tiêu chuẩn/ Tiêu chuẩn |
| Cắt xung nhanh: Tiêu chuẩn / Tiêu chuẩn |
| Nguồn cấp dữ liệu: Chuẩn / Tiêu chuẩn |
| StepCut; SegmentCut; DiagonalCut: Tùy chọn / Tùy chọn |
| Hệ thống làm sạch tự động: Tùy chọn / Tùy chọn |
| Kích thước WxDxH, (cm): 114x112x169 / 114x112x169 |
| Trọng lượng: 600 kg / 600 kg |
| Nước làm mát: 135 lt / 135 lt |
|
Phụ kiện |
| Phương pháp cắt bổ sung cho SERVOCUT 402 |
| Gói phần mềm GR 0925 cho các phương pháp cắt tùy chọn; |
| * Cắt chéo |
| * Bước cắt |
| * Cắt đoạn |
| Nguồn điện cho SERVOCUT 402 |
| Bộ biến áp GR 1224 cho điện áp 200-240 VAC, 3 pha, 50/60 Hz |
| Hệ thống làm mát cho SERVOCUT 402 |
| Bể làm mát tuần hoàn GR 1544, 135 lt, cho SERVOCUT 502/402 |
| YM 8815 tấm lọc tốt cho bể làm mát tuần hoàn (GR 1544), 10 chiếc |
| Cảm biến mức độ làm mát GR 1559 cho bể làm mát tuần hoàn |
| Thông báo cho người vận hành khi mức độ làm mát không đủ. (đối với các mô hình MA và AA) |
| GR 1540 que thu từ tính cho bể làm mát tuần hoàn |
| GR 1553 Bộ lọc băng tần BANDCOOL cho SERVOCUT 502/402/302 |
| Băng tải lọc băng để thu gom và xử lý tự động |
| của cầu lùn, với công suất 115 lt, với chỉ báo mức chất lỏng, |
| hoàn chỉnh hệ thống trên bánh xe, với bộ kết nối. |
| 400V, 3 pha, 50 Hz |
| YM 8877 Bộ lọc cuộn cho BANDCOOL, 50 m |
| Phụ kiện cho SERVOCUT 402 |
| Máy tách ly tâm GR 1554 FUMEFILTER |
| Loại bỏ sương làm mát cho tốt hơn chiếu sáng và xem |
| (Để được lệnh đồng thời cùng với thứ tự máy) |
| GR 0139 AUTOCLEAN Hệ thống làm sạch tự động cho buồng cắt |
| (Để được lệnh đồng thời cùng với thứ tự máy) |
| Đèn báo cảnh báo GR 0140 3 đèn với tín hiệu âm thanh |
| (Để được lệnh đồng thời cùng với thứ tự máy) |
| GR 0125 Bộ phận căn chỉnh laser |
| (Để được lệnh đồng thời cùng với thứ tự máy) |
| Hệ thống truyền động bằng tay / bảng tự động GR 1707 với ly hợp điện từ (trục y) |
| (Để được lệnh đồng thời cùng với thứ tự máy) |
| GR 0992-01 Mặt bích Đặt có đường kính lớn hơn, Ø133 mm |
| Thiết bị kẹp cho SERVOCUT 402 |
| GR 0029 Kẹp nhanh lắp ráp, phải, cho SRC 402 (thép không gỉ) |
| GR 0030 Kẹp nhanh lắp ráp, Trái, cho SRC 402 (Thép không gỉ) |
| GR 0154 Kẹp nhanh lắp ráp, van lò xo, cho SRC 402 (thép không gỉ) |
| 15 02 MBU 1031 Thiết bị kẹp dọc với kẹp giày, kẹp cao tới 115mm. |
| 15 04 MK 10 22 Khối cao, 70 mm |
| GR 0310 Fastener vise để cắt theo chiều dọc các vít, khớp nối, ống, vv từ 60 đến 100 mm chiều dài |
| GR 0312 Kẹp vặn để cắt các vít, mối nối bóng, ống, vv từ 90 đến 150 mm chiều dài |
| GR 0609 Thiết bị kẹp nối tiếp để kẹp nhiều mẫu từ 1 đến 3 |
| GR 0612 Thiết bị kẹp chính xác góc theo hướng 3 trục |
| Bộ cờ lê xích GR 0033 được đặt bằng khối neo |
| 15 00 V-Khóa để giữ các bộ phận phía trên các khe bàn |
| GR 0615 Điều chỉnh V-hỗ trợ, nhỏ (Chiều cao: 57-67 mm) |
| GR 0616 Có thể điều chỉnh V-hỗ trợ, trung bình (Chiều cao: 65-85 mm) |
| GR 0617 Có thể điều chỉnh V-Support, lớn (Chiều cao: 85-115 mm) |
| GR 0618 Có thể điều chỉnh V-Support, Cực lớn (Chiều cao: 115-155 mm) |
|
Vật tư tiêu hao |
| Bánh cắt mài mòn Treno Series (Gói 10) |
| TRENO-NF 19-060 Ø 350 mm đối với thép không gỉ |
| TRENO-M 19-062 Ø 350 mm đối với thép cứng trung bình> 23-55 HRC < |
| TRENO-S 19-063 Ø 350 mm đối với thép cứng> 50-60 HRC < |
| TRENO-SS 19-064 Ø 350 mm đối với thép rất cứng> 60 HRC |
| TRENO-NF 19-070 Ø 400 mm đối với thép không gỉ |
| TRENO-M 19-072 Ø 400 mm đối với thép cứng trung bình> 23-55 HRC < |
| TRENO-S 19-073 Ø 400 mm đối với thép cứng> 50-60 HRC < |
| TRENO-SS 19-074 Ø 400 mm đối với thép rất cứng> 60 HRC |
| Bánh cắt kim cương (1 cái) dành cho METACUT & SERVOCUT |
| DIMOS 19-400 ø 400 bánh cắt kim cương (Kim loại ngoại quan, cao conc.) |
| DIMOS 19-401 ø 400 Bánh cắt kim cương (Nhựa ngoại quan, độ lún cao) |
| Chất lỏng cắt |
| METCOOL 19-902 Dầu hòa tan tự nhiên, 5 lt. |
| METCOOL II 19-905 Dầu hòa tan tự nhiên thân thiện, 1 lt. |
| METCOOL-NF 19-906 Dầu hòa tan tự nhiên, 5 lt. |
| Bảo vệ chống ăn mòn hoàn hảo cho kim loại phản ứng như đồng, đồng thau, |
| coban, nhôm, cacbua vonfram, v.v ... |
