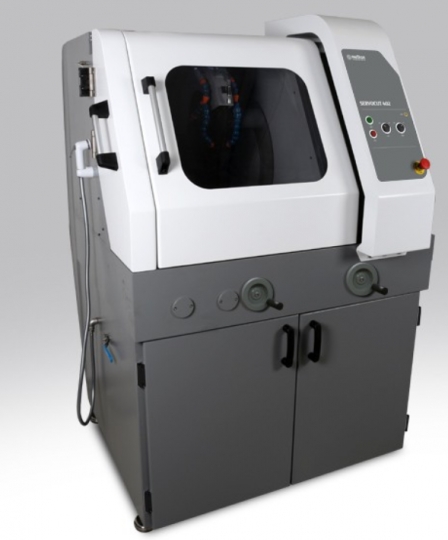

Máy cắt mài mòn 402-MM

Price: Quick contact
Model: SERVOCUT 402-MM
Producer: METKON - TURKEY
Origin : Thổ Nhĩ kỳ

Thông số kỹ thuật

Mã đặt hàng: 15 65/15 65-MX
Mã sản phẩm: 402-MM / 402-MM-MX
Hệ thống cắt cắt bằng tay và bàn cắt bằng tay
Không cần xử dụng các dụng cụ kẹp
Không cần sử dụng bể làm lạnh tuần hoàn
Đường kính tối đa bánh cắt: Ø400 mm / Ø400 mm
Công suất cắt lớn nhất, Ø: Ø150 mm / Ø150 mm
Công suất cắt lớn nhất, HxD: # 85x350 mm / # 85x350 mm
Hành trình trục Z, (mm): 255/255
Hành trình trục Y, (mm): 300/300
Hành trình trục X, (mm): - / 150
Bàn kẹp mẫu dạng T-Slot bằng thép không gỉ, (mm): 550x484 (446 + 150) x484
Kích thước khe chữ T, (mm): 12 mm / 12 mm
Công suất động cơ (S1): 7,5 kW / 7,5 kW
Tốc độ bánh cắt, RPM: 2200/2200
Tốc độ tiến dao, (µm / s): - / -
Màn hình cảm ứng HMI: - / -
Cắt mỏng, trục Z: Hướng dẫn / Thủ công
Cắt nguồn cấp dữ liệu bảng, Trục Y: Hướng dẫn / Thủ công
Cắt song song, Trục X: - / Thủ công
Bảng dao động cắt: - / -
Cắt xung nhanh: - / -
Nguồn cấp dữ liệu: - / -
StepCut; SegmentCut; DiagonalCut: - / -
Hệ thống làm sạch tự động: - / -
Kích thước WxDxH, (cm): 114x112x169 / 114x112x169
Trọng lượng: 600 kg / 600 kg
Nước làm mát: 135 lt / 135 lt



Phụ kiện
Phương pháp cắt bổ sung cho SERVOCUT 402
Gói phần mềm GR 0925 cho các phương pháp cắt tùy chọn;
 * Cắt chéo
 * Bước cắt
 * Cắt đoạn

Nguồn điện cho SERVOCUT 402
Bộ biến áp GR 1224 cho điện áp 200-240 VAC, 3 pha, 50/60 Hz

Hệ thống làm mát cho SERVOCUT 402
Bể làm mát tuần hoàn GR 1544, 135 lt, cho SERVOCUT 502/402
YM 8815 tấm lọc tốt cho bể làm mát tuần hoàn (GR 1544), 10 chiếc
Cảm biến mức độ làm mát GR 1559 cho bể làm mát tuần hoàn
 Thông báo cho người vận hành khi mức độ làm mát không đủ. (đối với các mô hình MA và AA)
GR 1540 que thu từ tính cho bể làm mát tuần hoàn
GR 1553 Bộ lọc băng tần BANDCOOL cho SERVOCUT 502/402/302
 Băng tải lọc băng để thu gom và xử lý tự động
 của cầu lùn, với công suất 115 lt, với chỉ báo mức chất lỏng,
 hoàn chỉnh hệ thống trên bánh xe, với bộ kết nối.
 400V, 3 pha, 50 Hz
YM 8877 Bộ lọc cuộn cho BANDCOOL, 50 m

Phụ kiện cho SERVOCUT 402
Máy tách ly tâm GR 1554 FUMEFILTER
 Loại bỏ sương làm mát cho tốt hơn chiếu sáng và xem
 (Để được lệnh đồng thời cùng với thứ tự máy)
GR 0139 AUTOCLEAN Hệ thống làm sạch tự động cho buồng cắt
 (Để được lệnh đồng thời cùng với thứ tự máy)
Đèn báo cảnh báo GR 0140 3 đèn với tín hiệu âm thanh
 (Để được lệnh đồng thời cùng với thứ tự máy)
GR 0125 Bộ phận căn chỉnh laser
 (Để được lệnh đồng thời cùng với thứ tự máy)
Hệ thống truyền động bằng tay / bảng tự động GR 1707 với ly hợp điện từ (trục y)
 (Để được lệnh đồng thời cùng với thứ tự máy)
GR 0992-01 Mặt bích Đặt có đường kính lớn hơn, Ø133 mm

Thiết bị kẹp cho SERVOCUT 402
GR 0029 Kẹp nhanh lắp ráp, phải, cho SRC 402 (thép không gỉ)
GR 0030 Kẹp nhanh lắp ráp, Trái, cho SRC 402 (Thép không gỉ)
GR 0154 Kẹp nhanh, van lò xo, cho SRC 402 (thép không gỉ)
15 02 MBU 1031 Thiết bị kẹp dọc với kẹp giày, kẹp cao tới 115mm.
15 04 MK 10 22 Khối cao, 70 mm
GR 0310 Fastener vise để cắt theo chiều dọc các vít, khớp nối, ống, vv từ 60 đến 100 mm chiều dài
GR 0312 Kẹp vặn để cắt các vít, mối nối bóng, ống, vv từ 90 đến 150 mm chiều dài
GR 0609 Thiết bị kẹp nối tiếp để kẹp nhiều mẫu từ 1 đến 3
GR 0612 Thiết bị kẹp chính xác góc theo hướng 3 trục
Bộ cờ lê xích GR 0033 được đặt bằng khối neo
15 00 V-Block để giữ các bộ phận phía trên các khe bàn
GR 0615 Điều chỉnh V-hỗ trợ, nhỏ (Chiều cao: 57-67 mm)
GR 0616 Có thể điều chỉnh V-hỗ trợ, trung bình (Chiều cao: 65-85 mm)
GR 0617 Có thể điều chỉnh V-Support, lớn (Chiều cao: 85-115 mm)
GR 0618 Có thể điều chỉnh V-Support, Cực lớn (Chiều cao: 115-155 mm)
Vật tư tiêu hao
Đĩa cắt mài mòn Treno Series (Gói 10)
TRENO-NF 19-060 Ø 350 mm đối với thép không gỉ
TRENO-M 19-062 Ø 350 mm đối với thép cứng trung bình> 23-55 HRC <
TRENO-S 19-063 Ø 350 mm đối với thép cứng> 50-60 HRC <
TRENO-SS 19-064 Ø 350 mm đối với thép rất cứng> 60 HRC
TRENO-NF 19-070 Ø 400 mm đối với thép không gỉ
TRENO-M 19-072 Ø 400 mm đối với thép cứng trung bình> 23-55 HRC <
TRENO-S 19-073 Ø 400 mm đối với thép cứng> 50-60 HRC <
TRENO-SS 19-074 Ø 400 mm đối với thép rất cứng> 60 HRC

Đĩa cắt kim cương (1 cái) dành cho METACUT & SERVOCUT
DIMOS 19-400 ø 400 Đĩa cắt kim cương (Kim loại ngoại quan, cao conc.)
DIMOS 19-401 ø 400 Đĩa cắt kim cương (Nhựa ngoại quan, độ lún cao)

Chất lỏng cắt
METCOOL 19-902 Dầu hòa tan tự nhiên, 5 lt.
METCOOL II 19-905 Dầu hòa tan tự nhiên thân thiện, 1 lt.
METCOOL-NF 19-906 Dầu hòa tan tự nhiên, 5 lt.
 Bảo vệ chống ăn mòn hoàn hảo cho kim loại phản ứng như đồng, đồng thau,
 coban, nhôm, cacbua vonfram, v.v ...
